| Место происхождения: | Китай |
| Фирменное наименование: | OEM |
| Сертификация: | ISO/RoHS/CE |
| Количество мин заказа: | 200 метров |
|---|---|
| Цена: | Negotiable |
| Упаковывая детали: | Деревянный барабанчик |
| Время доставки: | 5-15дай |
| Условия оплаты: | Л/К, Т/Т |
| Поставка способности: | 50000метерс в неделю |
| Ядр проводника: | Обожженная медь или трудный нарисованный алюминий | Материал изоляции: | Кросслинкед полиэтилен (СЛПЭ) |
|---|---|---|---|
| Бронированные типы: | ДСТА/СВА/АВА или Унармоуред | Наружный материал оболочки: | Поливиниловый хлорид (ПВК) или полиэтилен (PE) |
| Стандарт: | ДИН ИЭК АСТМ БС, ИЭК 60502-2, ГБ12706, ИЭК60228 | цвет: | Черный или как требование |
| Упаковка: | барабанчик Деревянн-стали, стальной барабан, деревянный барабанчик | Особенное Рекиремец: | Огнезащитный, пламя - ретардант, низкий галоид дыма освобождает |
| Образец: | И, при условии | применение: | Подземный, конструкция, промышленный, распределение силы и передающая линия |
| Напряжение тока: | 3.6КВ к 35КВ | ||
| Высокий свет: | 21KV medium voltage wire,21KV 120mm2 Medium Voltage Wire,120mm2 35KV Medium Voltage Wire |
||
Провод напряжения тока 120mm2 21KV 35KV огнезащитный средний для конструкции
СРЕДНЕЕ НАПРЯЖЕНИЕ ТОКА КАБЕЛЯ НАПРЯЖЕНИЯ ТОКА
3.6/6KV, 6/10KV, 8.7/15KV, 12/20KV, 18/20KV, 21/35KV, 26/35KV

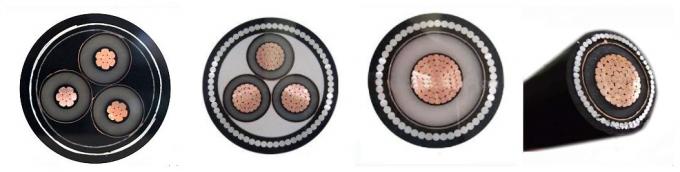

СРЕДНЯЯ КОНСТРУКЦИЯ КАБЕЛЯ НАПРЯЖЕНИЯ ТОКА
1. проводник: Медный или алюминиевый (class1 или класс 2)
2. внутренний полу-проводя слой
3. изоляция: Перекрестный покрытый краской полиэтилен (XLPE)
4. наружный полу-проводя слой
5. Бронированный или Unarmoured
6. Создание программы-оболочки проводного материала
7. Экран: Заплетать медных проволок или медной ленты
8. Разделитель
9. наружная куртка: PVC или PE
СРЕДНЕЕ ПРИМЕНЕНИЕ КАБЕЛЯ НАПРЯЖЕНИЯ ТОКА
Кабель использован для фиксированных установок как распределительные сети электричества или промышленных установок, который положен внутри помещения, outdoors, в тоннель, в канаве кабеля, или сразу в земле, способный для того чтобы принести внешнюю механическую силу, но неспособный для того чтобы принести большую вытягивая силу.
СРЕДНИЕ ХАРАКТЕРИСТИКИ КАБЕЛЯ НАПРЯЖЕНИЯ ТОКА
1. максимальная долгосрочная рабочая температура изолированного кабеля XLPE 90°C
2. установка температуры кабеля не должна быть более менее чем 0°C
3. максимальная температура короткого замыкания нет превысить 250°C, не больше Sec than5.
4. неспособный положите без предела падения с достаточной механической тягой, одиночный кабель ядра нельзя положить в трубку утюга или зафиксировать объезжанными инструментами утюга вокруг кабелей
СРЕДНИЕ ТИП & ПРИМЕНЕНИЕ КАБЕЛЯ НАПРЯЖЕНИЯ ТОКА
|
ТИП |
ИМЯ |
Главная программа |
|
|
Ядр CU |
Ядр AL |
|
|
|
YJV/YJY |
YJLV/YJLY |
XLPE изолировало, силовой кабель обшитый PVC/PE |
Для класть крытого, тоннеля, канала и подполья. Неспособный для того чтобы принести внешние механические силы, но носит силу тракции во время положенный |
|
YJV22/YJV23 |
YJLV22/YJLV23 |
XLPE изолировало, стальная лента armored, PVC/PE обшитый силовой кабель |
Для класть крытого, тоннеля, канала и подполья. Способный для того чтобы принести внешние механические силы, но неспособный для того чтобы принести большую вытягивая силу |
|
YJV32/YJV33 |
YJLV32/YJLV33 |
XLPE изолировало, тонкий стальной провод armored, PVC/PE обшитый силовой кабель |
Для класть в вал, разница в подземной воли воды большая уровня. Способный для того чтобы принести внешние механические силы и умеренную вытягивая силу |
|
YJV42/YJV43 |
YJLV42/YJLV43 |
XLPE изолировало, толстый стальной провод armored, PVC/PE обшитый силовой кабель |
Для класть в воду и морское дно. Способный для того чтобы принести положительное давление и силу вытягивать |
21/35KV XLPE ИЗОЛИРУЮТ ЯДР MV МЕДИ ОБОЛОЧКИ PVC ПРИВЯЗЫВАЮТ ДАННЫЕ
|
Но. ядров и номинального профиля |
Деятельность |
Номинальный |
Изоляция |
Оболочка |
Наружное Ø |
вес |
Настоящие оценки в воздухе 30℃ |
Настоящие оценки похоронили 20℃ |
максимальное сопротивление DC на 20℃ |
|---|---|---|---|---|---|---|---|---|---|
|
mm ² |
kV |
kV |
mm |
mm |
mm |
kg/km |
|
|
Ω/km |
|
1 x 50 |
40,5 |
21/ 35 |
9,3 |
2,1 |
34,8 |
1533 |
245 |
225 |
0,39 |
|
1 x 70 |
40,5 |
21/ 35 |
9,3 |
2,1 |
36,4 |
1791 |
305 |
275 |
0,27 |
|
1 x 95 |
40,5 |
21/ 35 |
9,3 |
2,2 |
38,3 |
2115 |
370 |
330 |
0,19 |
|
1 x 120 |
40,5 |
21/ 35 |
9,3 |
2,2 |
39,7 |
2408 |
430 |
375 |
0,15 |
|
1 x 150 |
40,5 |
21/ 35 |
9,3 |
2,3 |
41,4 |
2769 |
490 |
425 |
0,12 |
|
1 x 185 |
40,5 |
21/ 35 |
9,3 |
2,3 |
43,1 |
3167 |
560 |
480 |
0,1 |
|
1 x 240 |
40,5 |
21/ 35 |
9,3 |
2,4 |
45,5 |
3790 |
665 |
555 |
0,08 |
|
1 x 300 |
40,5 |
21/ 35 |
9,3 |
2,5 |
48,1 |
4481 |
765 |
630 |
0,06 |
|
1 X 400 |
40,5 |
21/ 35 |
9,3 |
2,6 |
51,4 |
5561 |
890 |
725 |
0,05 |
|
1 X 500 |
40,5 |
21/ 35 |
9,3 |
2,7 |
57,1 |
6894 |
1000 |
825 |
0,04 |
|
1 x 630 |
40,5 |
21/ 35 |
9,3 |
2,8 |
60,8 |
8263 |
1160 |
940 |
0,03 |
