| Место происхождения: | Китай |
| Фирменное наименование: | OEM |
| Сертификация: | ISO/RoHS/CE |
| Количество мин заказа: | 200 метров |
|---|---|
| Цена: | Negotiable |

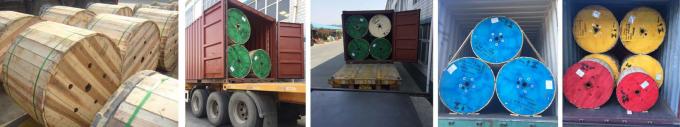

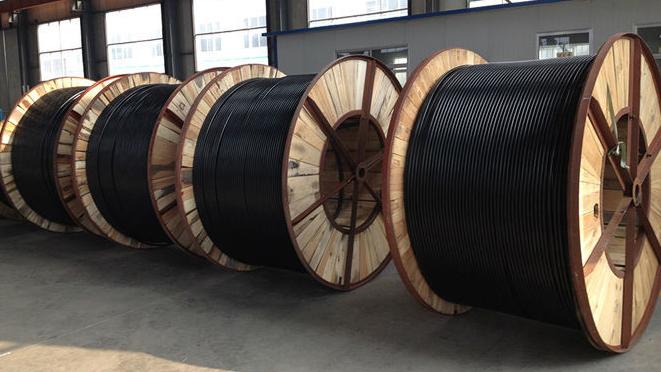

| Упаковывая детали: | Деревянный барабанчик |
| Время доставки: | 5-15дай |
| Условия оплаты: | Л/К, Т/Т |
| Поставка способности: | 50000метерс в неделю |
| Ядр проводника: | Обожженная медь или трудный нарисованный алюминий | Материал изоляции: | Кросслинкед полиэтилен (СЛПЭ) |
|---|---|---|---|
| Бронированные типы: | ДСТА/СВА/АВА или Унармоуред | Наружный материал оболочки: | Поливиниловый хлорид (ПВК) или полиэтилен (PE) |
| Стандарт: | ДИН ИЭК АСТМ БС, ИЭК 60502-2, ГБ12706, ИЭК60228 | цвет: | Черный или как требование |
| Упаковка: | барабанчик Деревянн-стали, стальной барабан, деревянный барабанчик | Особенное Рекиремец: | Огнезащитный, пламя - ретардант, низкий галоид дыма освобождает |
| Образец: | И, при условии | применение: | Подземный, конструкция, промышленный, распределение силы и передающая линия |
| Напряжение тока: | 3.6КВ к 35КВ | ||
| Высокий свет: | 300mm2 MV Power Cables,300mm2 xlpe medium voltage cables,400mm2 MV Power Cables |
||
СРЕДНЕЕ НАПРЯЖЕНИЕ ТОКА КАБЕЛЯ НАПРЯЖЕНИЯ ТОКА
3.6/6KV, 6/10KV, 8.7/15KV, 12/20KV, 18/20KV, 21/35KV, 26/35KV
СРЕДНЯЯ КОНСТРУКЦИЯ КАБЕЛЯ НАПРЯЖЕНИЯ ТОКА
1. проводник: Медный или алюминиевый (class1 или класс 2)
2. внутренний полу-проводя слой
3. изоляция: Перекрестный покрытый краской полиэтилен (XLPE)
4. наружный полу-проводя слой
5. Бронированный или Unarmoured
6. Создание программы-оболочки проводного материала
7. Экран: Заплетать медных проволок или медной ленты
8. Разделитель
9. наружная куртка: PVC или PE
СРЕДНЕЕ ПРИМЕНЕНИЕ КАБЕЛЯ НАПРЯЖЕНИЯ ТОКА
С характеристиками стабилизированной возможности, передовая технология, широкие материальные ресурсы, низкая цена, хорошее гибкое и легкое для того чтобы положить и поддержать, XLPE изолировали средний кабель напряжения тока соответствующие быть положенным для линии распределения силы с расклассифицированным напряжением тока до 35kV.
СРЕДНИЕ ХАРАКТЕРИСТИКИ КАБЕЛЯ НАПРЯЖЕНИЯ ТОКА
2. Во время короткого замыкания (максимальное постоянное время нет больше чем 5 секунд), максимальная температура проводника кабеля нет больше чем 250°C.
3. Уровень разницы класть кабель не ограничен. Кладя кабель, температура окружающей среды не ниже чем 0°C.
4. легковес, хороший гнущ свойство и легкие установку и обслуживание.
| ТИП | ИМЯ | Главная программа | |
| Ядр CU | Ядр AL | ||
| YJV/YJY | YJLV/YJLY | XLPE изолировало, силовой кабель обшитый PVC/PE |
Для класть крытый, тоннель, канал и nderground. Неспособный для того чтобы принести внешние механические силы, но носит силу тракции во время положенный |
| YJV22/YJV23 | YJLV22/YJLV23 | XLPE изолировало, стальная лента armored, PVC/PE обшитый силовой кабель |
Для класть крытый , тоннель, канал и подполье. Способный для того чтобы принести внешнее механические силы, но неспособный для того чтобы принести большую вытягивая силу |
| YJV32/YJV33 | YJLV32/YJLV33 | XLPE изолировало, тонкий стальной провод armored, PVC/PE обшитый силовой кабель |
Для класть в вал, разница в подземной воли воды большая уровня. Способный для того чтобы принести внешние механические силы и умеренную вытягивая силу |
| YJV42/YJV43 | YJLV42/YJLV43 | XLPE изолировало, толстый стальной провод armored, PVC/PE обшитый силовой кабель |
Для класть в воду и морское дно. Способный для того чтобы принести положительное давление и силу вытягивать |
| Тип | Спецификация |
Диаметр проводника
|
Номинальная толщина изоляции | Номинальная толщина оболочки | Приблизительно наружный диаметр кабеля | Приблизительно вес кабеля | |
| CU | AL | ||||||
|
YJV CU/XLPE/PVC YJLV AL/XLPE/PVC |
mm2 | mm | mm | mm | mm | kg/km | kg/km |
| 3×25 | 6,0 | 2,5 | 2,1 | 36,1 | 1660 | 1203 | |
| 3×35 | 7,0 | 2,5 | 2,1 | 38,3 | 2018 | 1383 | |
| 3×50 | 8,4 | 2,5 | 2,2 | 41,3 | 2481 | 1619 | |
| 3×70 | 10,0 | 2,5 | 2,4 | 45,1 | 3199 | 1959 | |
| 3×95 | 11,5 | 2,5 | 2,5 | 48,6 | 4064 | 2339 | |
| 3×120 | 13,0 | 2,5 | 2,6 | 52,9 | 4902 | 2729 | |
| 3×150 | 14,5 | 2,5 | 2,7 | 55,2 | 5758 | 3072 | |
| 3×185 | 16,2 | 2,5 | 2,8 | 59,8 | 6965 | 3609 | |
| 3×240 | 18,4 | 2,5 | 3,0 | 64,7 | 8724 | 4309 | |
| 3×300 | 20,5 | 2,5 | 3,2 | 70,5 | 10701 | 5154 | |
| 3×400 | 23,5 | 2,5 | 3,4 | 78,0 | 13417 | 6340 | |
